I.1 Introduction:
Vous cherchez un régulateur positif fixe (+5V) ou ajustable, très faible consommation, Low-Dropout et équipé d'un détecteur de batterie faible. Alors, oubliez les régulateurs 78XX et essayez le MAX667 de MAXIM.(ou le ADP667 de Analog Device)
Avec ses quelques dizaines de µA de consommation (quelques mA pour les classiques 78XX), le MAX667 est un régulateur rêvé pour vos montages équipés de piles ou d'accumulateurs. La preuve, le MAX667 du montages Bat_supervisor (http://perso.wanadoo.fr/claude.dreschel/sail-supervisor/le montage.htm) ne consomme que 80µA pour un courant de charge de 7mA.
Typiquement la différence de tension entre l'entrée et la sortie peut être est très faible (Low Dropout) soit 150mV (350mV Max.) pour un courant de charge de 200mA.
I.2 Description des pattes du MAX667 (ADP667)
Sortie Dropout Détector - Collecteur ouvert d'un transistor PNP - Change d'état quand le seuil Dropout est atteint Sortie positive régulée Entrée Low Batterie Détector - Entrée de comparaison de tension par rapport à une référence de 1.225V Masse Entrée Shutdown - connectée à la masse pour un fonctionnement normal du régulateur. Entrée d'ajustage de la tension de sortie - A la masse pour obtenir +5V - Pour d'autres tensions connecter cette entrée à un diviseur de tension. Sortie Low Batterie Output. Tension d'entrée non régulée. Résumé des caractéristiques.

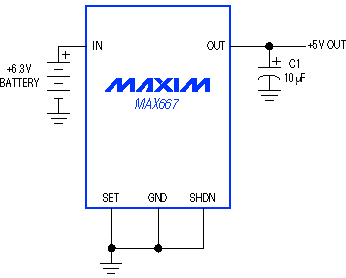

I.3 Exemple d'une régulation fixe +5V:
Les pins SET, GND et SHDN sont à la masse, ce montage fonctionnera du premier coup si vous prenez soin d'ajouter entre la sortie régulée (OUT) et la masse un condensateur de 10µF, indispensable pour obtenir en sortie une tension +5V stable et filtrée. Simple et efficace.
I.4 Exemple d'une régulation de tension ajustable et Low Batterie Détection.
Réglage de la tension de sortie Vout
Calcul de R1 et R2
Vout = Vset x (R1+R2)/R1 (Fixons Vset=1.22V)
La valeur préconisée pour R1 est de 1MOhm
R2 = R1 x (Vout / Vset - 1)
Détection tension de batterie faible (Low Batterie Détection)
La tension issue du diviseur de tension R3-R4 est appliquée à l'entrée LBI. Cette tension est comparée à la référence interne de 1.225V. La sortie LBO (Low Batterie Out) basculera (niveau bas) quand la tension du diviseur sera inférieure à la tension de référence.
L'équation suivante permet de calculer les valeurs de résistance en fonction de la tension de la batterie (Vbat) et du seuil de basculement choisi (VLBI)
R3 = R4 x (Vbat/VLBI - 1)

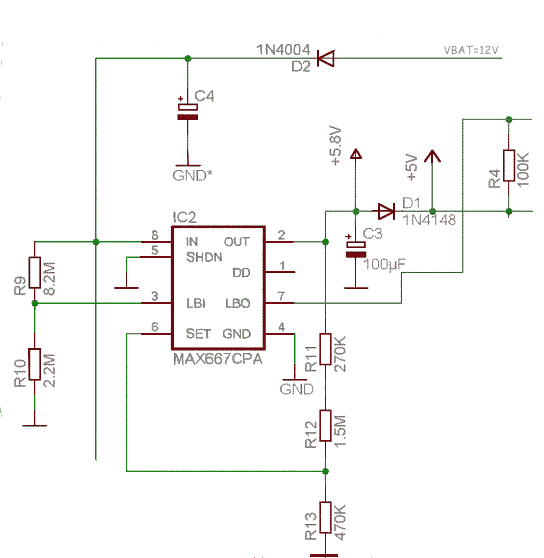

I.5 Exemple de réalisation:
Vout = Vset x (R13+R12+R11)/R13 => Vout = 5.81V
Calcul de la tension de seuil LBI
VLBI = ((VBAT - VD2) x R10)/ ( R10+R9) (VD2= Chute de tension d'une diode silicium)
Rappelons nous que la tension de référence interne est de 1.225V, ce qui signifie qu'une tension LBI inférieure à 1.225V provoquera le changement d'état de LBO.
La sortie LBO changera donc d'état pour une tension de batterie inférieure à:
VBAT = (VLBI x (R10+R9))/R10 + VD2
VLBI=1.225V - VD2=0.6V - R9= 8.2MOhm - R10=8.2MOhm
Soit VBAT= 6.39V
Dans le cadre du montage Bat-supervisor, le microcontrôleur PIC16F873 doit être interrompu dans le cas non pas d'une chute de tension mais d'une coupure d'alimentation. Explication: en cas de coupure de la tension d'alimentation, brusquement, la tension VBAT va tendre vers 0V en passant par le seuil de 6.39V détecté par LBI. La sortie LBO, forcée au +5V par R4 va basculer rapidement à 0V. Le micro-contrôleur détecte via la ligne LBO, la coupure de la tension d'alimentation et sauvegarde en EEPROM les paramètres essentiels. Mais sans alimentation, comment est alimenté le micro-contrôleur ? Et bien, le PIC16F873 consomme suffisamment peu pour tirer sa source d'énergie du condensateur C3 de 100µF, le temps d'effectuer la sauvegarde.
I.5 Les boîtier du MAX667.
MAXIM fabrique le MAX667 dans différents type de boîtiers - Pour les plus courants: Les MAX667CPA (0° à +70°C) et MAX667EPA (-40° à +85°C) en boîtier DIP8 (photo) - Les MAX667CSA et MAX667ESA en boîtier CMS 8S0 - Le MAX667MJA en boîtier 8CERDIP
Télécharger le datasheet du MAX667: MAX667.zip
Le ADP667 est compatible broche à broche avec le MAX667. Télécharger le datasheet du ADP667 sur: http://www.analog.com/UploadedFiles/Datasheets/26245776ADP667_0.pdf
